镇江扬中钢桁架拱形波纹钢屋盖图纸及结构设计要点
镇江扬中拱形波纹钢屋盖结构简介
拱形波纹钢屋盖是一种跨度大、自重轻、施工速度快的现代钢结构屋面系统，广泛应用于粮食仓储、工业厂房、体育场馆等大跨度建筑。本文以江苏杰达钢结构工程有限公司在镇江扬中某粮油储备库的实际工程为例，介绍16米跨度钢管桁架拱形波纹钢屋盖的设计图纸、结构构造与施工技术要点。
项目基本参数
该项目采用钢管桁架结构与拱形波纹钢屋盖复合体系，主要技术指标如下：
- 建筑跨度：16米
- 建筑长度：89.6米
- 建筑面积：1390.4平方米
- 屋盖拱高：3.2米（按1/5设计）
- 波纹钢板厚度：1.0毫米
- 波纹钢板厂家：上海宝钢
- 下部结构：钢管桁架（柱高约5米）
结构体系设计
该工程采用钢管桁架结构作为主承重体系。下部支撑结构采用钢管组合而成的桁架式柱和梁，充分利用桁架的受力特性，实现高效的空间结构。屋面采用专业厂家设计制作的拱形波纹钢板，与下部钢管桁架形成整体拱形屋顶，具有良好的抗风、抗雪能力。
工程图纸展示
立面设计图

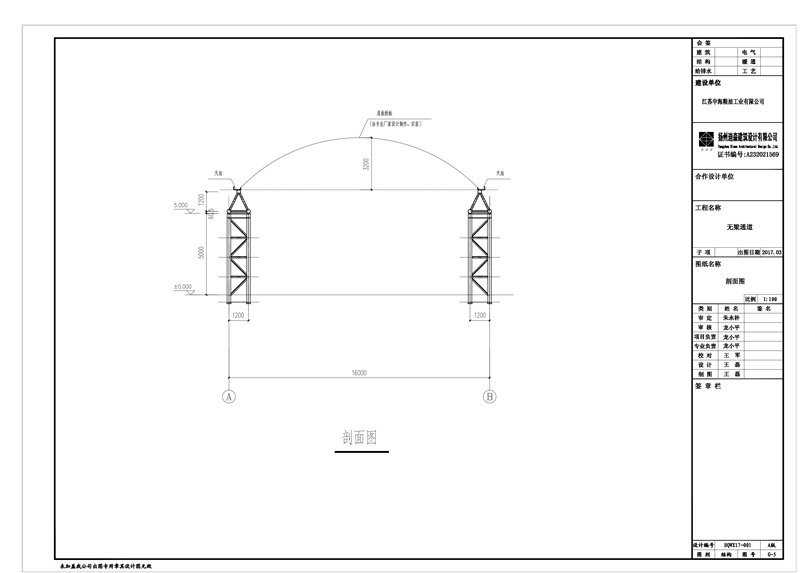

下图为该工程的立面设计图，清晰展示了拱形屋顶的曲线形状与下部钢管桁架的构成。从图中可以看出，下部钢管桁架结构高度约为5米，拱形屋顶拱高为3米，形成了典型的拱形屋盖建筑形式。拱形屋顶部分由专业厂家进行设计、制作和安装。
结构布置图

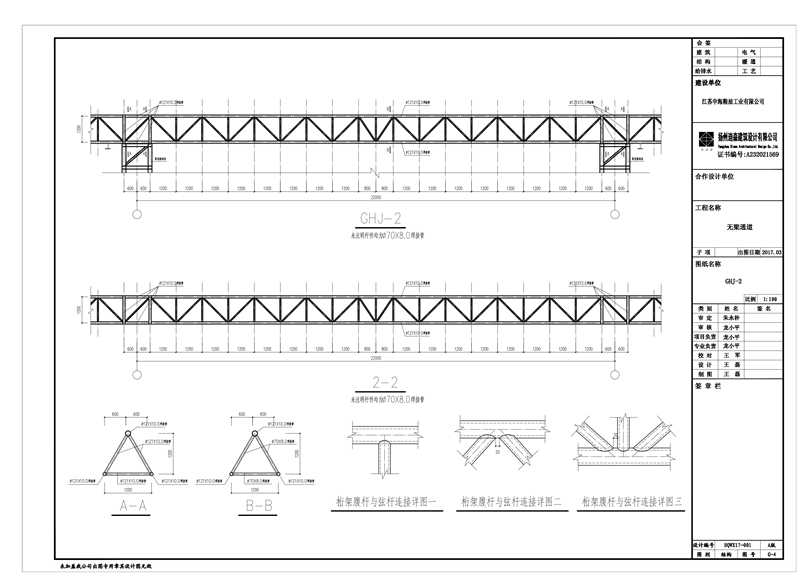

下图为下部钢结构的平面布置图，清晰展示了三根钢管组合成单个钢柱和钢梁的做法。该设计充分发挥了钢管的轻质高强特性，减少了结构自重，提高了整体刚度和抗震性能。
结构设计要点
本工程严格按照现行国家规范和标准进行设计，主要设计要点包括：
抗震设计参数
- 抗震设防烈度：7度
- 设计基本地震加速度：0.15g
- 设计地震分组：第一组
- 抗震等级：四级
- 场地类别：Ⅲ类
- 结构安全等级：二级
- 结构使用年限：50年
荷载设计参数
- 基本风压：Wo=0.40KN/㎡
- 地面粗糙度类别：B类
- 基本雪压：So=0.40KN/㎡
- 不上人屋面活荷载：0.5KN/㎡
裂缝控制与防水
- 裂缝控制等级：三级
- 混凝土临水临土面抗渗环境类别：环境二类a（部分），其余为环境一类
钢结构制作与施工要求
制作工艺要求
- 下料方法：板件采用气割，工字钢及大号角钢采用锯切
- 孔位加工：高强度螺栓孔采用钻孔方式
- 柱脚处理：设计为铣平端，以减少焊缝厚度
- 材料性能要求：钢材抗拉强度与屈服强度比值不低于1.2，伸长率大于20%，具有良好可焊性和冲击韧性
- 螺栓面处理：采用喷砂处理，抗滑移系数不小于0.40
焊接技术规范
- 焊接顺序：采用合理的焊接顺序，减少焊接变形和应力
- 框架梁焊接：翼缘与腹板对接焊缝位置应错开200毫米以上
- 变截面梁：不同厚度的翼缘板或腹板应先进行自动焊对接
- 钢架梁交叉：优先断开小截面梁
- 引弧规范：不应在焊缝以外的母材上打火引弧；T形接头和对接接头必须配置引弧板和引出板
- 焊后处理：焊接完毕后，用火焰切除引弧板、引出板，并沿受力方向修磨平整
焊缝质量检验标准
- 检验等级：所有对接焊缝按二级检验，其余均按三级检验
- 框架主梁和框架柱：工厂对接焊缝和剖口焊缝采用二级焊缝质量标准
- 框架柱和主梁连接件：角焊缝采用二级质量标准
- 其他构件：角焊缝可采用三级质量标准
高强螺栓连接要求
每个高强螺栓的设计预拉力值按相关规范确定，接触面处理采用喷砂方式，以确保螺栓的连接质量和可靠性。
工程实际效果

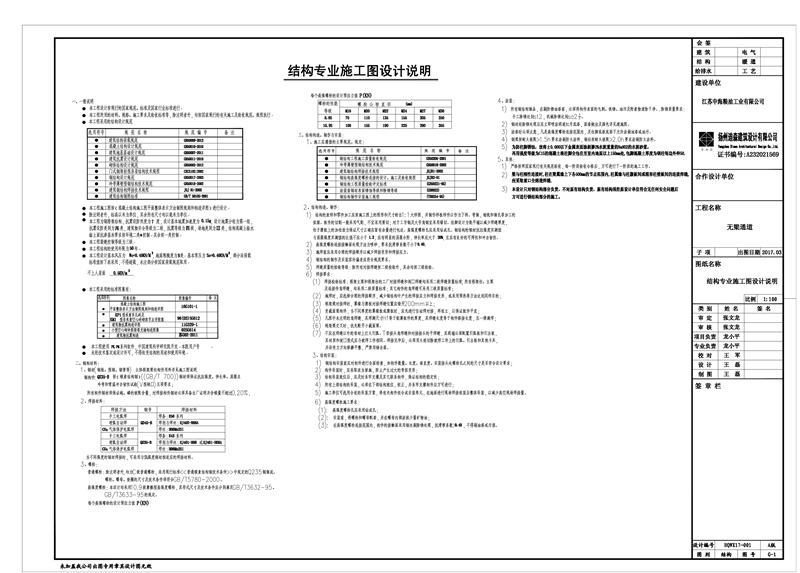

下图为该工程的部分施工图纸，展示了设计方案的完整性和专业性。该项目采用PKPW系列设计软件（中国建筑科学研究院开发）进行设计验证，确保了结构的安全和可靠性。
常见问题
拱形波纹钢屋盖的跨度有限制吗？
拱形波纹钢屋盖可以覆盖10米至30米甚至更大的跨度，本工程的16米跨度属于常见范围。跨度大小主要取决于拱高、波纹钢板厚度和下部支撑结构的设计。跨度越大，通常需要更高的拱高（一般为1/5至1/8）来保证结构刚度和安全性。
波纹钢板厚度如何确定？
波纹钢板厚度需要根据跨度、拱高、当地风压、雪压等荷载条件，结合拱形屋盖的承载能力进行设计计算。本工程采用的1.0毫米上海宝钢波纹钢板，满足了16米跨度、0.40KN/㎡风压和0.40KN/㎡雪压的设计要求。
拱形波纹钢屋盖相比传统屋面有哪些优势？
相比传统混凝土或钢梁屋面，拱形波纹钢屋盖具有以下优势：自重轻（通常仅为混凝土屋面的1/3至1/2）、跨度大（可达30米以上）、施工快（现场组装拼接，无需支撑模板）、材料成本较低、防水性能好（波纹设计便于排水）、后期维护方便。
小结
镇江扬中粮油储备库16米跨度拱形波纹钢屋盖工程，展现了钢管桁架与拱形波纹钢板结合的结构优势。该体系以其高效的结构性能、可靠的安全性能和合理的造价方案，在大跨度厂房、粮食仓储、体育馆等建筑中得到广泛应用。如您有关于拱形波纹钢屋盖、钢结构工程设计或施工的具体需求，欢迎联系江苏杰达钢结构工程有限公司，专业技术团队将为您提供有针对性的咨询和解决方案。
