拱形屋面单元板如何压轧成型？直板与弯板制作流程详解
拱形屋面单元板（俗称"太空瓦"）长度动辄数十米，受运输条件限制，须在施工现场通过专用压轧设备现场轧制成型。本文由江苏杰达钢结构工程有限公司介绍拱形屋面单元板从设备进场、架子搭设到直板与弯板压轧成型的完整工艺流程，供相关从业人员参考。
拱形屋面压轧设备进场后如何搭设支撑架子？
直板架子的摆放
设备进入施工场地后，首先将直板架摆放到位，用于承载轧出的直板。具体步骤如下：
- 找出第一块直板，将其固定在设备直板出口处；
- 以设备的直板出口标高为基准，逐块抄平调校直板架并连接固定；
- 直板架的总长度以实际跨度与矢高的计算结果为准。
弯板架子的摆放
弯板架设置在设备右侧，用于承载弧形成型后的弯板。操作要点如下：
- 在设备右侧找出第一块弯板架，固定于设备弯板出料口处；
- 以弯板出料口为标高基准，沿弯板弯曲方向搭设合适的弯板架；
- 用水准仪找平并固定好弯板架，确保弧度与设计要求相符。
压轧前需要对设备进行哪些调校？
直弯板轧制前的设备调校
正式压轧前，须对设备进行全面调校，确保运转正常，主要包括：
- 紧固所有螺栓，对各轮轴进行润滑处理；
- 用塞尺根据板材实际厚度调校直板轮轴间距；
- 检查设备电路情况，确认各项运行指标正常后方可开机。
直板与弯板的具体制作流程
直板的制作
直板是弯板的前道工序，其轧制质量直接影响最终弧度的成型效果。制作步骤如下：
- 用16吨吊车将钢卷板吊装就位于直板架上，并使卷板与设备保持平行；
- 打开彩卷，用等离子切割机将板头切出斜口；
- 人工将板头送入设备入料斜口，开动设备使板材从直板出口轧出；
- 直板符合平直度要求后，用设备专用切板刀将直板切断，完成直板制作。
弯板的制作

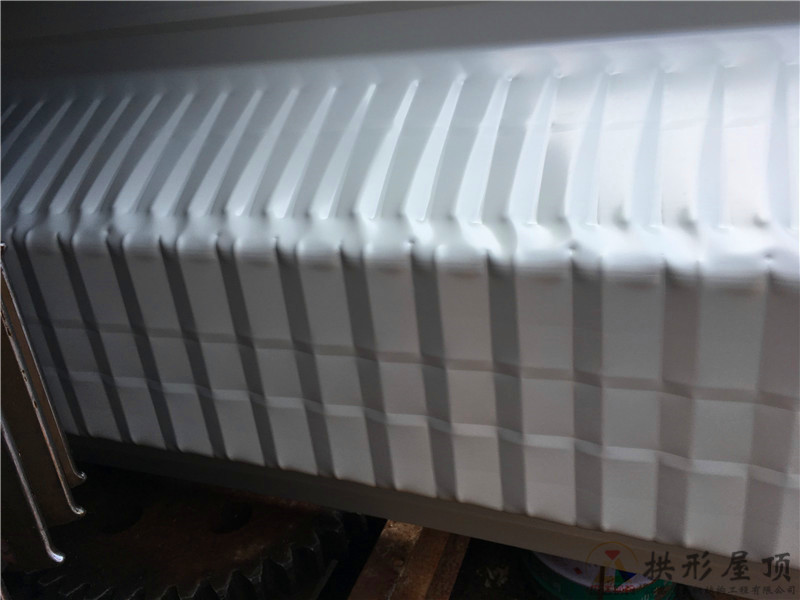

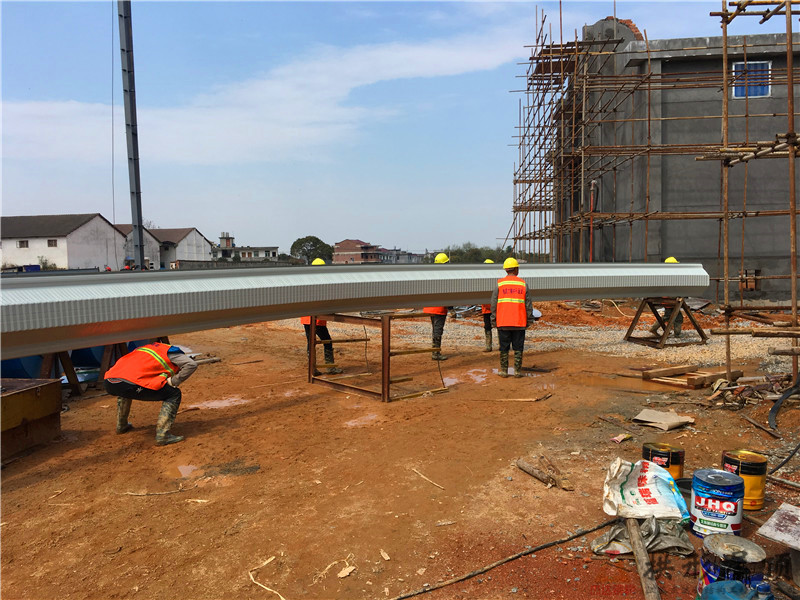

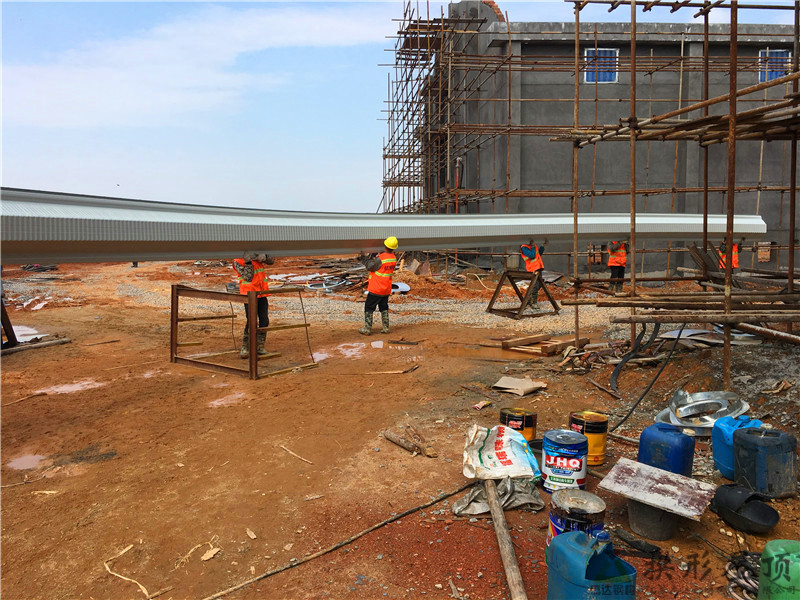

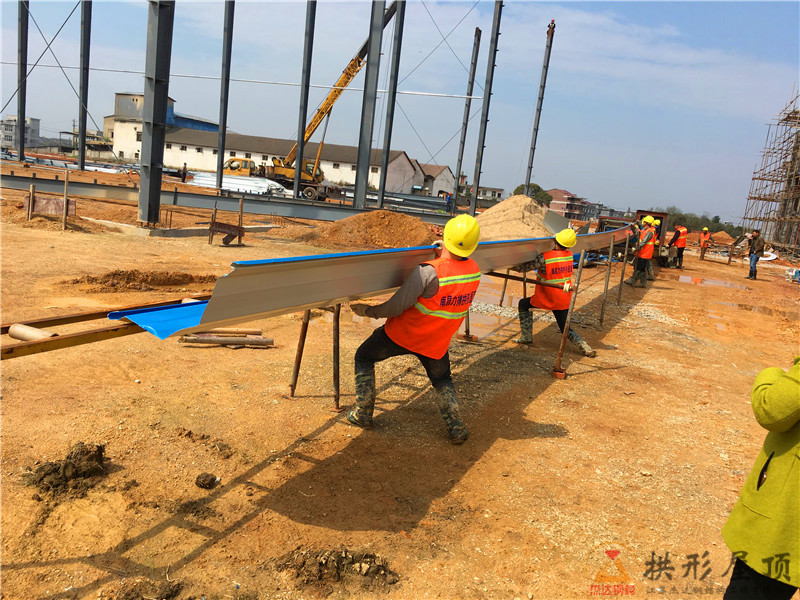

直板完成后，施工人员将其从拱形屋面设备弯板入料斜口放入，启动弯板传动系统，按实际设计弧度将直板轧制成弯板。轧制过程中，工人每隔3米安排1人扶持弯板，防止成型中出现局部下垂或变形。弯板全部轧出后，由工人抬至成型板停放区统一存放，待安装上架使用。
常见问题
拱形屋面单元板为什么要在施工现场压轧，而不能工厂预制？
拱形屋面单元板长度通常超过数十米，受道路运输条件限制，无法整体预制后运抵现场。现场压轧可根据建筑物的实际跨度和矢高灵活调整板长及弧度，确保成品与屋面钢结构完全贴合，是目前拱形屋面施工的通行做法。
设备调校不到位会导致什么问题？
若轮轴间距与板材厚度不匹配，轧出的直板容易出现波浪形、翘曲或厚度不均等缺陷，进而导致弯板弧度偏差，影响屋面的防水性能与整体外观。因此，每次压轧前的设备调校是保证成品质量的关键环节。
弯板轧制时为何每3米需安排一名工人扶持？
弯板从出料口轧出时，弧形结构自重与弹性回弹会使板材产生下垂趋势，若无人扶持，板材在悬空段容易产生附加弯矩，造成弧度偏差甚至局部变形。每3米配置一名工人扶持，能有效保证弯板在成型过程中保持均匀弧度，确保成品质量。
小结
拱形屋面单元板的压轧成型涉及设备进场、架子搭设、调校标定、直板轧制和弯板成型等多个环节，每道工序均须严格按操作规程执行，方能保证屋面板的尺寸精度和弧形质量。如您正在规划拱形屋面项目，欢迎咨询江苏杰达钢结构工程有限公司，我们可根据现场实际跨度与荷载条件提供专业的施工方案参考与报价服务。
