仪征新集粮管所拱形屋面施工案例_钢结构仓储屋面方案解析

拱形屋面（又称弧形钢结构屋面）是以冷弯薄壁镀锌钢板为主材、通过专用成型机在施工现场压制弧形板并自锁咬合的无檩条结构体系，广泛用于粮库仓储、农业设施及市政工程中。仪征新集粮管所拱形屋面改造工程位于江苏省扬州市仪征市新集镇，是拱形钢结构屋面应用于粮储设施改造的典型案例，本文对该工程的结构特点、施工流程与实地情况加以介绍。

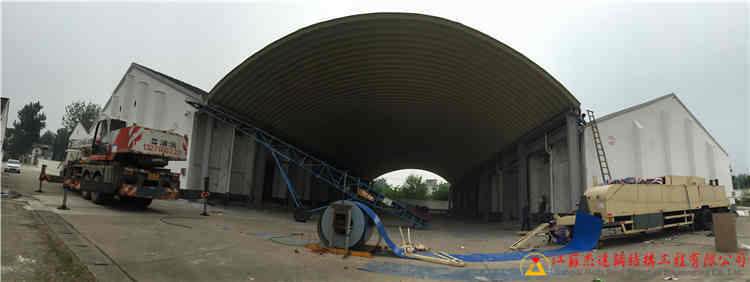

项目概况：仪征新集粮管所拱形屋面改造工程

本项目业主为仪征市新集镇村镇建设管理所，工程地点位于江苏省扬州市仪征市新集镇新集街道。本次改造对原有粮管所仓储屋面进行整体更换，采用拱形钢结构屋面体系，有效提升仓储空间的防水性能与结构耐久性，满足粮食储存对屋面气密性的实际需求。工程完工后，屋面整体外观规整，弧线流畅，排水顺畅，达到预期改造效果。

拱形屋面的结构特点与适用场景

拱形屋面结构由冷弯成型钢板通过自锁咬合拼接而成，无需焊接和螺栓连接，整体刚性强、自重轻。其主要结构特点如下：

• 无檩条设计：钢板自身形成拱形受力结构，无需额外檩条，构件数量少、安装效率高。
• 现场压制成型：使用专用成型机在施工现场完成压型，可根据跨度灵活调整弧形曲率。
• 整体防水性能好：咬合板缝密实，无外露螺栓，有效防止雨水渗漏。
• 施工周期短：材料可直接运至现场压制，减少运输损耗，安装进度较传统屋面系统明显加快。

适用场景包括：粮库、大型仓储厂房、农贸市场、畜牧养殖大棚、体育场馆及市政设施等对大跨度无柱空间有需求的建筑类型。

粮库仓储设施选用拱形屋面的主要优势

粮库对屋面有严格要求：既要防雨防潮，又需保持良好通风、避免结露，同时须具备足够承载能力以承受积雪和检修荷载。拱形钢结构屋面在粮库应用中的优势体现在以下几方面：

• 弧形结构自然导水，坡面积水少，有效降低渗漏风险。
• 镀锌钢板耐腐蚀性强，适应粮库高湿度环境，正常维护下使用年限可达20年以上。
• 整体结构自重轻、基础荷载小，适合在既有仓储建筑上加盖或翻新改造。
• 内部空间利用率高，无突出的檩条与系杆，便于粮食机械化作业通道布置。

拱形屋面施工流程简介

拱形钢结构屋面的标准化施工一般分为以下步骤：

• 测量放样：根据仓储平面尺寸确定拱形跨度与矢高，出具施工深化图纸。
• 端墙与基础处理：对原有仓体端墙进行加固，设置拱形板与端墙的连接节点。

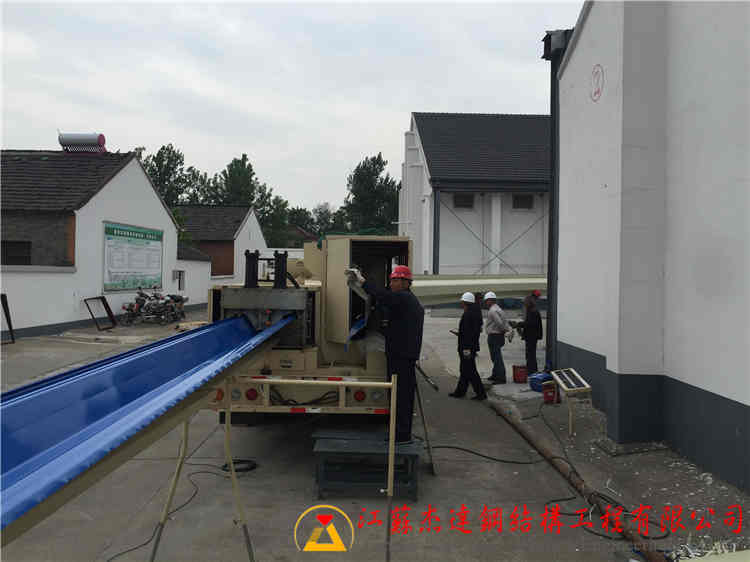

• 钢板现场压制：将镀锌卷料送入成型机，按设计长度和弧度压制拱形板。

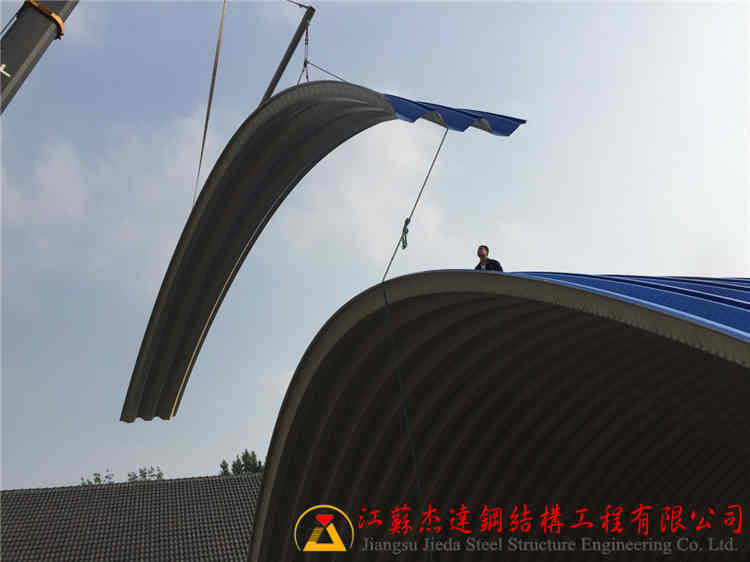

• 逐板安装咬合：从一端起逐块安装，利用液压设备完成板间自锁咬合，逐步形成整体拱面。
• 封边与防水处理：在两端山墙处做封边泛水，确保整体防水闭合。
• 验收交付：按照设计图纸与相关规范进行竣工验收，出具竣工资料。

常见问题

拱形屋面适合改造老旧粮库吗？

适合。拱形钢结构屋面自重较轻，对原有墙体和基础的附加荷载有限，是粮库、农资仓库等老旧设施屋面翻新改造的常用方案。施工前需由专业人员对既有结构进行核算，确保端墙满足水平推力要求，保证改造安全。

拱形屋面的防水效果如何保证？

拱形屋面采用连续咬合钢板，板缝处无外露螺栓，加之弧面自然排水，防水性能较传统有檩条坡屋面有明显改善。在山墙封口、檐口泛水等关键节点处按规范做好防水收口处理，可长期保持良好的防水效果，减少后期维护成本。

拱形屋面对粮库仓储物资有无影响？

正常情况下无不良影响。拱形钢板采用镀锌处理，无异味、不掉漆，对仓内粮食储存环境影响可忽略。弧形屋面有助于减少内部结露，反而有利于粮食保存。建议在安装时同步考虑通风口设置，进一步改善仓内湿热环境。

小结

仪征新集粮管所拱形屋面改造工程展示了拱形钢结构屋面在粮储设施中防水耐久、施工高效的综合优势。若您有粮库、仓储厂房或其他设施的拱形屋面新建或改造需求，欢迎联系江苏杰达钢结构工程有限公司，我们将根据项目实际情况提供专业的技术方案与报价参考。
