无梁拱（太空瓦）的主要优势与应用场景——金属波纹钢屋盖结构解析

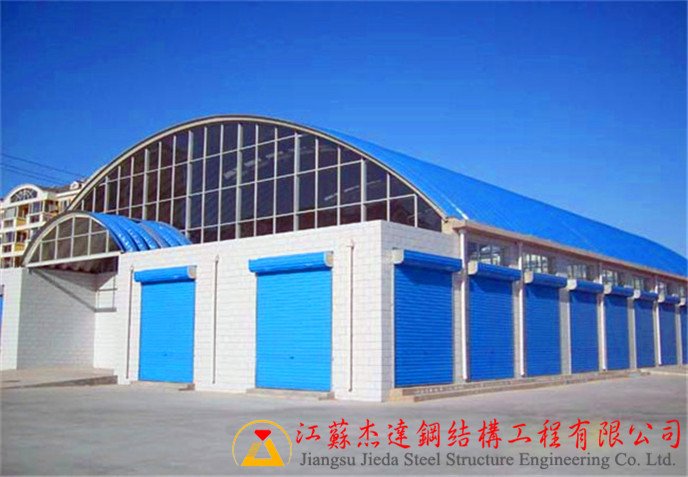

无梁拱（太空瓦）是一种金属波纹钢屋盖拱形结构，具有跨度大、成本低、施工快、自重轻、刚性强、抗震性能优越等突出优势，广泛应用于工业厂房、仓储库房、体育场馆等大跨度建筑。江苏杰达钢结构工程有限公司为您深入解析无梁拱的主要优势与适用场景。

无梁拱的基本特点与应用范围

无梁拱（太空瓦）的常见型号为914-610、MIC240/120等。这种结构无梁无柱，空间高大开阔，可根据实际需要灵活分割和组合，具有以下特点：

• 自重轻、刚性强、弹性好
• 抗震性能优越
• 跨度大、成本低、施工快
• 使用方便，可灵活划分内部空间

这些特性使无梁拱广泛应用于工业厂房、仓储库房、体育场馆、集贸市场、车库机库等建筑类型。

金属波纹钢屋盖的结构优势

无梁拱采用金属波纹钢屋盖结构，通过曲杆来抗衡并传递外力给支座。这种结构的主要优势包括：

• 承压效果显著，能有效承受恒载和活载
• 结构合理，力学性能稳定
• 在活载作用下具有较好的抗变形能力
• 通过合理的铰设置，可有效控制拱内弯矩分布

拱形结构的力学特征

无梁拱的力学设计至关重要。拱受到的荷载不同，其压力曲线的线形也不相同，一般按恒载下压力曲线确定。在活载作用下，拱内力可能产生弯矩，此时拱的设计需要特别关注以下方面：

• 铰的影响：铰的设置直接影响拱内弯矩的分布状况。无铰拱仅在地基良好或两侧拱肢处有稳定边跨结构时才采用，在房屋建筑中很少使用
• 双铰拱：应用较为广泛，能适应软弱地基上支座沉降差
• 三铰拱：为静定结构，为适应拱拉杆变形和支座沉降差，应用效果较好
• 拱脚推力：拱的主要力学特征之一。矢高越小，推力越大。支座的垂直或水平位移均会引起内力变化，因此对支座承载能力要求较高

为确保拱形屋顶正常工作，务必确保支座能承受住推力而不位移，拱脚推力的结构处理是拱形屋顶设计的中心问题。

常见问题

无梁拱适用于哪些建筑类型？

无梁拱（太空瓦）因其大跨度、高空间的特性，特别适用于工业厂房、仓储库房、体育场馆、集贸市场、车库、机库等需要宽敞开放空间的建筑。其灵活的空间分割能力，可满足不同行业的专业需求。

拱脚推力为什么重要？

拱脚推力是拱形结构的主要力学特征。支座不仅需要承受竖向力，还要承受相当大的水平向外的拱脚推力。如果支座承载能力不足或产生位移，将导致整个拱的内力分布改变，影响结构安全。因此，拱脚推力的正确处理是拱形屋顶设计的核心。

如何选择合适的拱形结构类型？

选择拱形类型需根据地基条件和支座环境：地基良好时可采用无铰拱；对于支座沉降较大的软弱地基，应选用双铰拱或三铰拱。其中三铰拱作为静定结构，在适应支座变形和沉降差方面的表现较为突出。

小结

无梁拱（太空瓦）凭借自重轻、跨度大、施工快、成本低等优势，在现代大跨度建筑中得到广泛应用。其金属波纹钢屋盖结构设计精妙，力学性能可靠，能够满足各类工业和商业建筑的需求。如需了解您的项目是否适合采用无梁拱结构，或需要专业的结构设计方案，欢迎咨询江苏杰达钢结构工程有限公司，我们的专业团队将为您提供全面的技术支持和解决方案。
