金属拱形屋面的板材保温与通风采光

作者:无梁拱厂家 出处:拱形屋面 人气:332 发表时间:2016-12-13 15:47:16

彩色涂层钢板是近三年国际上迅速发展起来的一种新型带钢预涂产品,在高速连续化基础上经化学处理、初涂、精涂等工艺精制而成,涂装质量比成型金属表面进行单件喷涂或刷涂的质量更均匀,更理想。彩色涂层钢板具有优异的装饰性、成型性、抗腐蚀性、涂层附着力强,可长期保持色泽新颖是一种理想的屋面板材。江苏杰达钢结构工程有限公司在给客户推荐拱形屋顶建造的板材是一般推荐上海宝钢生产的TS280GD-Z或这TS320GD-Z海蓝色彩涂卷。

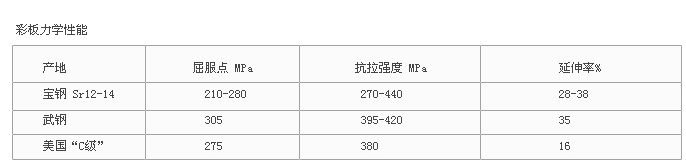

拱形屋面彩涂卷力学性能

彩色涂层钢板涂层构造
1.上涂:上端最后一道涂工(TOPFINISHCOATING)
2.化成涂膜:锌磷酸涂烘(ZINCPHOSPHATECOATING)
3.下涂:初级涂烘(PRIMERCOATING)
4.锌层:锌涂烘(ZINCCOATING)
5.冷轧钢板:几层金属/冷轧钢板
(BASEMETAL/COLDROLLEDSTEELSHEET)

彩色涂层钢板涂层构造

技术性能如下:
1.基板的屈服强度为280Mpa或340Mpa.
2.镀锌量≥180g/㎡
3.涂层厚度≥20um
4.耐盐雾性≥500h
产品(正面)涂层供货技术条件

彩涂板的技术性能

金属拱形屋面建筑内保温:
拱形板内侧喷射阻燃型硬质聚氨酯泡沫塑料,系采用阻燃聚醚多元醇和多次甲基多苯基多异氰酸脂等原料,经发泡而成,为提高阻燃效果,加入一定量的添加型阻燃剂和协效剂,制成阻燃型聚氨酯,它与其他金属,非金属材料有较好粘接强度(约1-2kg/cm2)导热系数低,吸水性小、抗震性能好,是一种叫好的保温吸声材料,其技术指标。

拱形屋面喷涂聚氨酯保温示意图


采光与通风的独特设计:

一、金属拱形屋面的采光设计:
局部改变拱高,空隙立屋顶采光的两种方法:
1.在拱形槽板的壳板上开口,安装采光板后形成彩虹般的采光带;
2.拱形屋面的山墙上,设计采光窗,窗框与结构合理连接。

二、金属拱形屋面的通风设计:
1.屋顶结构顶部设置专用通风帽,无噪音、免电力;
2.屋顶结构两端的山墙上设置通风窗,既满足了采光又达到了通风效果。
