咬口机组

作者:无梁拱厂家 出处:服务中心 人气:570 发表时间:2021-11-21 15:47:36

采用宝钢彩色高强TS280镀锌板,机械咬口锁缝、密不透风省时提高效率。

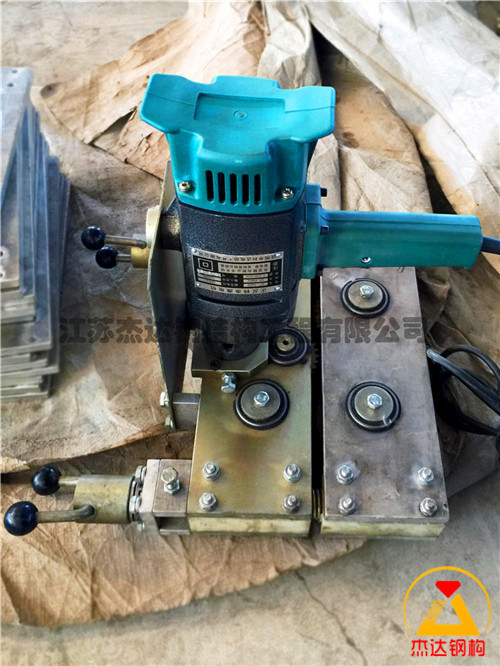

咬口机组

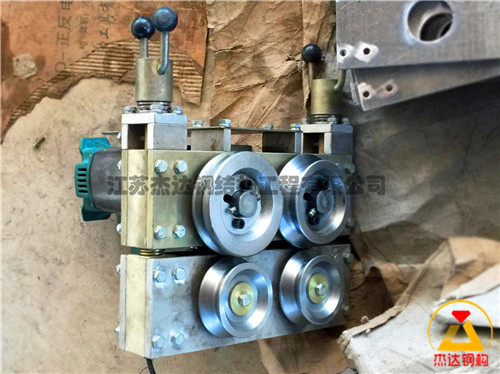

咬口机组

咬口机组

1.尺寸:9300mmx2270mmx2400mm
2.总重:大约12吨
3.控制系统:电控
4.成型电机功率:7.5KW
5.打弯电机功率:4.0KW+1.1KW+1.1KW
6.剪切电机功率:3.0KW
7.扎辊材料:45#钢HRC58-62
8.滚轴材料:45#钢
9.刀片原料:模具钢12#
10.PLC类型:德国西门子
11.滚轴排数:13排
12.进板宽度:914mm
13.有效宽度:610mm
14.进板厚度:0.6-1.5
15.槽深:203mm
16.成型出板速度:直板:每分15米
17.弯板出板速度:每分13米
18.锁缝速度:每分6米
19.很大跨度:低于38m
拱板成型机组特点:
·轧辊全部采用优质结构钢,精加锻造处理,表面镀硬铬,轧辊硬度高、寿命长。
·压型部分安装有自动输送彩钢板动力装置,可压制0.6~1.6mm厚彩钢板,压型时无需因板料厚度变化而频繁调整辊压间
隙,保证正常生产彩板而不划损涂膜,有如“傻瓜相机”一样,操作简单,而成品质量有保障。
·出板长度有电子计量器械或机械计量器两种仪器计量。
拱板弯曲度的调整采用了助力手轮和计数器,操作简单,保证了质量和尺寸的精度。
·吊具轻巧(美国吊具为30KG,我公司吊具为2KG),便于装卸,吊装速度快。


咬口机组
咬口机组

咬口机组

拱形梁由于曲率及连续变化的斜率所引起的附加变形和内力,必须使用与直线构件不同的位移-应变关系。
拱形梁分析使用曲线坐标系,内力输出以曲线坐标为标记。曲线构件坐标系延顺时针方向为构件的局部-x轴正方向,从弧线圆心指向圆外方向为构件的局部-y方向的正方向,局部-z方向遵循右手法则。
以悬臂弧梁为例:其理论解为
剪力Vz = -P,
弯矩My = PRcosθ,
扭矩Tx = PR(1-sinθ),
R是曲梁半径,θ是距离始点的角度。
另外,圆拱梁求解必须注意的是圆拱梁在集中压力载荷作用下会发生失稳现象。
当圆心角较小时, 失稳将为跳跃形式的, 即极值分叉。
当圆心角较大时, 失稳将为简单分叉。
计算这类问题涉及到解支的追踪、临界点的确定和分叉方向的确定, 其中分叉问题是目前计算力学中的难点。
在求解圆拱的大范围非线性问题时, 采用解析法或半解析法求解会遇到数学上的困难的, 特别是当载荷和边界条件较为复杂时, 更是如此。
由于存在分叉点, 数值计算中采用一般方法求解圆拱的大范围非线性问题是很困难的。伪孤长算法是解决这类问题非常有效的方法。
